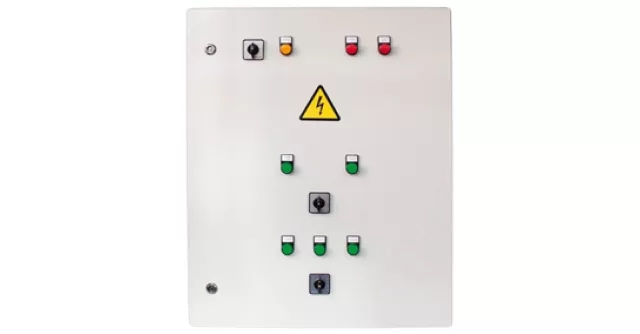

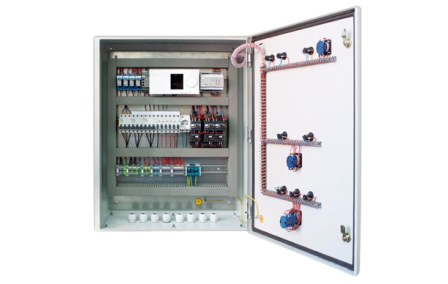

Шкафы управления тепловыми пунктами БШУ

Назначение и область применения:

Шкафы управления тепловыми пунктами БШУ предназначены для управления средствами регулирования отпуска тепловой энергии в системах отопления и горячего водоснабжения тепловых пунктов жилых, общественных и производственных зданий.
Шкафы управления тепловыми пунктами БШУ могут иметь один или два ввода электросети. Рассчитаны на управление электрическими исполнительными механизмами с трехпозиционным или аналоговым управлением. Могут осуществлять включение и отключение однофазных насосов мощностью до 2,2 кВт либо трехфазных мощностью до 5,5 кВт. По требованию заказчика, можем сделать индивидуальный шкаф управления БШУ, с любым дополнительным функционалом.

Заказать звонок
Шкафы управления тепловыми пунктами БШУШкафы управления тепловыми пунктами БШУ
Шкафы управления тепловыми пунктами БШУШкафы управления тепловыми пунктами БШУ
Устройство и принцип работы
Технические характеристики

Принцип работы шкафов управления тепловыми пунктами БШУ в поддержании температуры на выходе контуров регулирования в соответствии с заданным значением или в соответствии с температурным (недельным) графиком посредством управления исполнительными механизмами в контурах регулирования по независимым друг от друга ПИД — законам регулирования.
Шкафы управления тепловыми пунктами БШУ изготавливаются на базе модулей управления TTR либо ВТР, которые согласно с программой, вырабатывают сигналы управления исполнительными механизмами. В автоматическом режиме организуют работу всего устройства: измеряют входные сигналы, поступающие от внешних датчиков температуры и давления, производят расчёты, выводят полученные значения параметров на жидкокристаллический индикатор.


Наименование параметровЗначения параметров
Тип управления электроприводом клапана  Двух, трехпозиционное или аналоговое
Управляющее напряжение электропривода клапана  220 В, 50 Гц
Напряжение питания насосов  220 В или 380 В, 50 Гц
Мощность насоса, кВт, не более  2,2 кВт 230В или 5,5 кВт 400В
Температура окружающей среды  от +1 до 50°С
Относительная влажность воздуха до 80% при 35°С
Степень защиты  IP54
Режим работы  Круглосуточный
Срок службы  Не менее 10 лет
